1, หลักการทำงานของเครื่องกำเนิดออกซิเจน:
วิธีดูดซับแรงดันแบบสวิง (PSA) เป็นเทคโนโลยีออกซิเจนแบบใหม่ที่พัฒนาขึ้นอย่างรวดเร็วในปี 1970 มันเป็นอากาศในฐานะวัตถุดิบโดยใช้ตัวดูดซับของแข็งที่มีประสิทธิภาพสูงและเลือกได้สูง - ตะแกรงโมเลกุลในการดูดซับโดยเลือกไนโตรเจนและออกซิเจน, ไนโตรเจนในอากาศและการแยกออกซิเจน ทั้งไนโตรเจนและออกซิเจนมีช่วงเวลาสี่เท่า แต่ช่วงเวลาสี่เท่าของไนโตรเจน (0.31 A u65289X มีขนาดใหญ่กว่าของออกซิเจน (0.10 A u65289X) ดังนั้นความสามารถในการดูดซับของไนโตรเจนบนตะแกรงโมเลกุลซีโอไลต์จะแข็งแกร่งกว่าของออกซิเจน (การทำงานร่วมกัน ระหว่างไนโตรเจนกับไอออนบนพื้นผิวตะแกรงโมเลกุลมีความแข็งแรงมากขึ้น) ดังนั้นเมื่ออากาศผ่านเตียงดูดซับที่ติดตั้งตะแกรงดูดซับโมเลกุลของซีโอไลต์ภายใต้แรงกดดันทำให้ไนโตรเจนถูกดูดซับโดยตะแกรงโมเลกุลเนื่องจากการดูดซับของออกซิเจนจะน้อยลง เฟสก๊าซและไหลออกจากเตียงดูดซับเพื่อแยกออกซิเจนและไนโตรเจนออกมาเพื่อรับออกซิเจนเมื่อตะแกรงโมเลกุลดูดซับไนโตรเจนใกล้ความอิ่มตัวหยุดอากาศและลดแรงดันของเตียงดูดซับไนโตรเจนดูดซับโดยตะแกรงโมเลกุล สามารถ desorbed และตะแกรงโมเลกุลจะสร้างใหม่และนำมาใช้ใหม่ออกซิเจนสามารถผลิตอย่างต่อเนื่องโดยการสลับระหว่างสองคนหรือมากกว่าการดูดซับเตียง Poin เดือด ts ของอาร์กอนและออกซิเจนอยู่ใกล้กัน ดังนั้นโรงงานผลิตเครื่องดูดความดันออกซิเจนแบบดูดซับสามารถรับออกซิเจนที่มีความเข้มข้น 90% ~ 95% (ขีดจำกัดความเข้มข้นของออกซิเจนคือ 95.6% และส่วนที่เหลือเป็นอาร์กอน) ซึ่งเรียกว่าการเพิ่มปริมาณออกซิเจนเมื่อเทียบกับความเข้มข้น 99.5 % ขึ้นไปในโรงงานแยกอากาศอุณหภูมิต่ำ ระบบทั้งหมดประกอบด้วยส่วนประกอบต่อไปนี้: โมดูลฟอกอากาศอัด, ถังเก็บอากาศ, อุปกรณ์แยกออกซิเจนและไนโตรเจน, ถังบัฟเฟอร์ออกซิเจน
2 , คุณสมบัติทางเทคนิคของเครื่องกำเนิดออกซิเจนอุตสาหกรรม PSA:
- อากาศอัดนั้นมาพร้อมกับอุปกรณ์ฟอกอากาศและทำให้แห้งซึ่งสามารถยืดอายุการใช้งานของตะแกรงโมเลกุล
- นิวเมติกวาล์วโลกที่นำมาใช้ใหม่มีข้อดีของการเปิดและปิดความเร็วที่รวดเร็วไม่มีการรั่วไหลอายุการสลับที่ยาวนานการใช้งานบ่อยครั้งของกระบวนการ psa และความน่าเชื่อถือสูง
- การออกแบบกระบวนการที่สมบูรณ์แบบการเลือกตะแกรงโมเลกุลใหม่
- ใช้กระบวนการผลิตออกซิเจนใหม่ปรับการออกแบบอุปกรณ์อย่างต่อเนื่องลดการใช้พลังงานและการลงทุน
- กระบวนการที่เรียบง่ายการออกแบบโครงสร้างอุปกรณ์ขนาดกะทัดรัดประหยัดพื้นที่
- ประสิทธิภาพของอุปกรณ์ที่มีเสถียรภาพควบคุม PLC สามารถบรรลุการทำงานอัตโนมัติอัตราความล้มเหลวในการดำเนินงานต่ำประจำปี
- ระดับสูงอัตโนมัติการผลิตก๊าซอย่างรวดเร็วเริ่มต้นปิดตัวลงเพียงแค่กดปุ่มเริ่มต้นภายใน 20 นาทีเพื่อผลิตก๊าซ
- การใช้พลังงานต่ำ, ต้นทุนการดำเนินงานต่ำ, อากาศดิบจากธรรมชาติเพียงจัดหาอากาศอัดและพลังงานสามารถผลิตออกซิเจน
- การทำงานอัตโนมัติของอุปกรณ์กระบวนการทั้งหมดสามารถบรรลุได้โดยอัตโนมัติ
- โหลดตะแกรงโมเลกุลที่มีประสิทธิภาพสูง, ขนาดกะทัดรัด, มั่นคงมากขึ้น, อายุการใช้งานอีกต่อไป;
- ความดันความบริสุทธิ์ไหลมั่นคงปรับเพื่อตอบสนองความต้องการที่แตกต่างกันของการกำหนดเอง
- โครงสร้างที่เหมาะสมกระบวนการขั้นสูงปลอดภัยและมั่นคงใช้พลังงานต่ำ
- เมื่อเทียบกับค่าใช้จ่ายสูงในการบรรจุขวดออกซิเจนและการใช้งานออกซิเจนเหลวเครื่องผลิตออกซิเจนมีต้นทุนการผลิตออกซิเจนต่ำที่สุด สำหรับองค์กรที่มีส่วนร่วมในการรักษาทางการแพทย์, ที่ราบสูง, พันธุ์, การคุ้มครองสิ่งแวดล้อมและการสนับสนุนการเผาไหม้เป็นเวลานานโดยใช้เครื่องทำออกซิเจนเป็นค่าใช้จ่ายที่มีประสิทธิภาพมากที่สุด
การเผาไหม้ที่อุดมด้วยออกซิเจนเครื่องกำเนิดออกซิเจนอุตสาหกรรมสามารถนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี, จุดอิ่มตัวของเตาไฟฟ้า, การผลิตกระดาษ, การผลิตแก้ว, การทำโอโซน, การเพาะเลี้ยงสัตว์น้ำ, การบำบัดน้ำเสีย, การบินและอวกาศและอุตสาหกรรมอื่น ๆ การใช้ออกซิเจนตั้งแต่ให้อุปกรณ์ออกซิเจนเฉพาะส่วนบุคคลตอบสนองความต้องการของผู้ใช้ที่แตกต่างกันของก๊าซ
การไหลของระบบเครื่องกำเนิดออกซิเจนอุตสาหกรรม PSA
- รับอากาศอัดและการปรับสภาพ: อากาศอัดด้วยแรงดันประมาณ 0.6-0.7mpa จัดทำโดยเครื่องอัดอากาศที่ใช้งานได้อากาศอัดจะถูกลบออกโดยตัวกรองระดับ p ที่มีฝุ่นอนุภาคขนาดใหญ่ระบายความร้อนด้วยเครื่องเป่าเย็นและประมาณ ถูกคายน้ำ ตัวกรองระดับ m จะกำจัดอนุภาคผสมของแข็งและของเหลวที่มีขนาดอนุภาค≥1umตัวกรองระดับ h จะกำจัดอนุภาคผสมของแข็งและของเหลวที่มีขนาดอนุภาค .00.01um และตัวกรองระดับ c จะกรองน้ำมันและน้ำ
- การคายน้ำแบบดี: การอบแห้งหอคอยคู่, การดูดซับและการวิเคราะห์สลับกัน, การคายความลึก, จุดน้ำค้างในบรรยากาศสามารถอยู่ที่ -40 ℃อากาศแห้ง;
- การไหลคงที่และความดันคงที่: อากาศอัดบริสุทธิ์ผ่านถังบัฟเฟอร์อากาศเพื่อให้ความดันคงที่และการไหลของก๊าซดิบสำหรับคอลัมน์การดูดซับ
- การกำจัดไนโตรเจนโดยการดูดซับ: อากาศอัดเข้าสู่หอดูดซับ, หอดูดซับหนึ่ง, หอดูดซับอื่น ๆ (การฟื้นฟู), มีหอสองหอขนานกันสลับกันดูดซับการบีบอัดและการฟื้นฟูการบีบอัดเพื่อให้ได้การไหลของออกซิเจนอย่างต่อเนื่อง
- การควบคุมการไหลและความดันที่มีเสถียรภาพ: หลังจากการดูดซับถังบัฟเฟอร์ของกระบวนการถูกตั้งค่าซึ่งตรงตามความต้องการของกระบวนการและมีบทบาทของการไหลที่มั่นคงและการควบคุมความดันเพื่อให้ได้การไหลของออกซิเจนที่เสถียรด้วยความบริสุทธิ์≥90% และความดัน≥ 0.4 MPa;
- อุปกรณ์Ⅰ, Ⅱการดูดซับออกซิเจนวาล์วไอดีและวาล์วระบายของหอและวาล์วบนและล่างโดยอัตโนมัติโดยโปรแกรมควบคุมตามเวลาที่กำหนดเป็นระยะเพื่อผลิตการดูดซับก๊าซและการปอกของการฟื้นฟู ติดตั้งบอลวาล์วในท่อส่งออกซิเจนเพื่อควบคุมการไหลของเต้าเสียบและความบริสุทธิ์ของออกซิเจนของเครื่องกำเนิดออกซิเจนและมีการติดตั้งเครื่องวัดการไหลเพื่อตรวจจับการไหลและมีการตั้งค่าพอร์ตสุ่มตัวอย่างออกซิเจนเพื่อตรวจจับความบริสุทธิ์ของออกซิเจนและจุดน้ำค้าง
ข้อควรระวังสำหรับการใช้งานที่ปลอดภัย
- ออกซิเจนเป็นก๊าซอันตรายที่สามารถช่วยในการเผาไหม้ดังนั้นจึงควรป้องกันการรั่วไหลของก๊าซในพื้นที่อับอากาศเพื่อหลีกเลี่ยงอุบัติเหตุ
- การป้องกันสัญญาณความปลอดภัยและอุปกรณ์ความปลอดภัยจะไม่ถูกเคลื่อนย้ายแก้ไขหรือปรับเปลี่ยน;
- เมื่ออุปกรณ์ใช้งานได้ควรปิดประตูกล่องไฟฟ้าและห้ามไม่ให้เปิด
- อย่าเริ่มเครื่องในสภาวะที่ไม่ปลอดภัย หากพบปัญหาอย่าพยายามเริ่มต้น
- แรงดันใช้งานสูงสุดไม่ควรสูงกว่าแรงดันการออกแบบของอุปกรณ์ (โปรดดูที่แผ่นป้ายสำหรับพารามิเตอร์การออกแบบของอุปกรณ์)
- เปลือกอุปกรณ์จะต้องต่อลงดินเพื่อหลีกเลี่ยงอุบัติเหตุทางไฟฟ้าและการใช้ก๊าซจะต้องเป็นไปตามข้อบังคับความปลอดภัยของก๊าซ
- ห้ามใช้งานเครื่องในสถานะการขาดเฟส (ตรวจสอบแหล่งจ่ายไฟว่ามีแรงดันไฟฟ้าและหมายเลขเฟสเพียงพอก่อนเริ่มต้น) ไม่เช่นนั้นจะทำให้อุปกรณ์เสียหาย
- การไม่ปฏิบัติตามขั้นตอนและข้อควรระวังในคู่มือจะส่งผลให้เกิดอุบัติเหตุและความปลอดภัยส่วนบุคคล
- ผู้ปฏิบัติงานจะต้องปฏิบัติตามข้อกำหนดการปฏิบัติงานและความปลอดภัยในท้องถิ่นและข้อบังคับภายในโรงงานที่มีอยู่
การแนะนำอุปกรณ์ที่เกี่ยวข้อง
ผลผลิตของอุปกรณ์ผลิตออกซิเจน psa ในโครงการนี้คือออกซิเจนและปริมาณออกซิเจนอยู่ที่ 93 ± 3% จุดกลั่นตัว: ≤-60 ℃ สามารถเพิ่มอุปกรณ์ต่อไปนี้หลังจาก PSA:
- เพิ่มอุปกรณ์โอโซนเพื่อทำโอโซน
- สัดส่วนที่แตกต่างกันของก๊าซผสมสามารถหาได้โดยการเพิ่มอุปกรณ์จัดสัดส่วน
ลักษณะทางเทคนิคของเต้าเสียบออกซิเจนบริสุทธิ์
การผลิต: 225 นิวตันเมตร / ชั่วโมง
ความบริสุทธิ์: 90% - 93%
ความดัน: 0.3-0.4Mpa
จุดน้ำค้างในบรรยากาศ: - 60 ℃ (ภายใต้ความดันปกติ)
อุณหภูมิ: อุณหภูมิปกติ

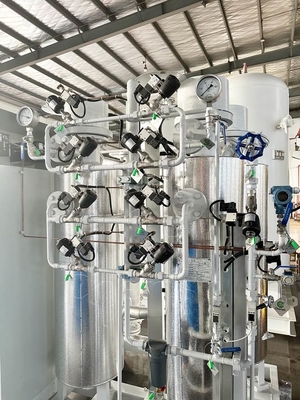

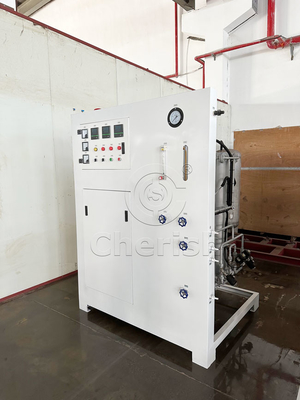

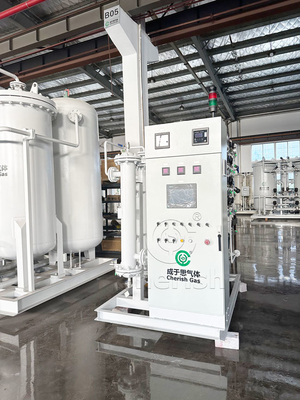

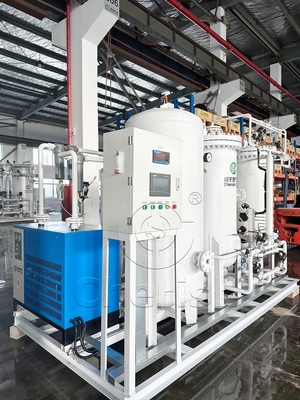

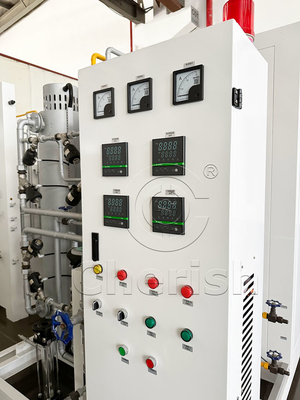

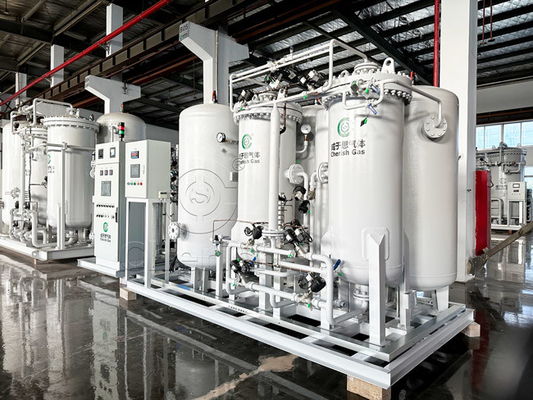

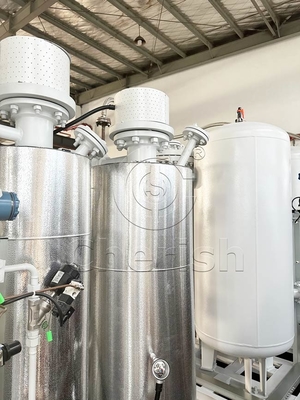

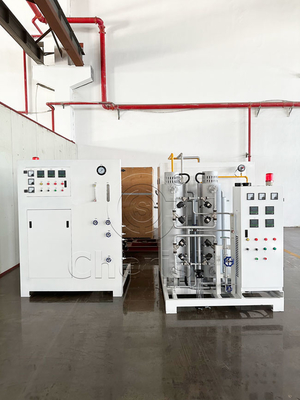

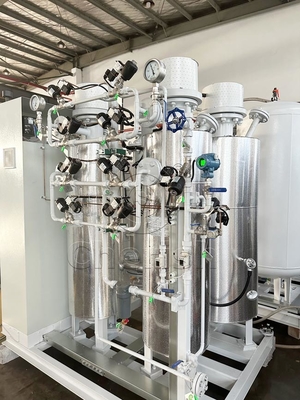

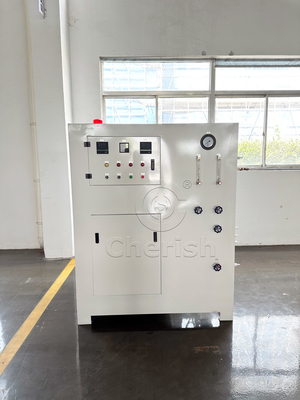

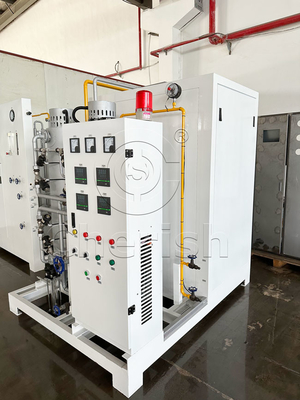

ภาพสินค้า:
วันที่ส่งมอบ: 75 วันหลังจากได้รับเงินฝาก
ผลผลิตรายเดือน: 60 ชุด / เดือน
เงื่อนไขการชำระเงิน: เงินฝาก 30% เทียบกับ PI ลงนาม 70% สมดุลควรจะจ่ายก่อนที่จะส่ง
หลังการขาย: การติดตั้งไซต์โรงงานและการดีบักการยอมรับที่มีคุณสมบัติเหมาะสม
