อุตสาหกรรมปิโตรเคมีผลิตภัณฑ์เสริมของเครื่องผลิตออกซิเจนเครื่องกำเนิดออกซิเจน

1,หลักการทำงานของเครื่องกำเนิดออกซิเจน:

วิธีการดูดซับด้วยแรงดันแกว่ง (PSA) เป็นเทคโนโลยีออกซิเจนใหม่ที่พัฒนาขึ้นอย่างรวดเร็วในทศวรรษ 1970เป็นอากาศเป็นวัตถุดิบโดยใช้ตัวดูดซับของแข็งที่มีประสิทธิภาพสูงและคัดเลือกสูง - ตะแกรงโมเลกุลเพื่อการดูดซับแบบเลือกไนโตรเจนและออกซิเจน การแยกไนโตรเจนในอากาศและออกซิเจนทั้งไนโตรเจนและออกซิเจนมีโมเมนต์สี่เท่า แต่โมเมนต์สี่เท่าของไนโตรเจน (0.31 A u65289X นั้นใหญ่กว่าของออกซิเจนมาก (0.10 A u65289X) ดังนั้นความสามารถในการดูดซับของไนโตรเจนบนตะแกรงโมเลกุลซีโอไลท์จึงแรงกว่าออกซิเจน (อันตรกิริยา ระหว่างไนโตรเจนและไอออนบนพื้นผิวตะแกรงโมเลกุลจะแข็งแรงกว่า) ดังนั้น เมื่ออากาศผ่านเตียงดูดซับที่ติดตั้งตัวดูดซับตะแกรงโมเลกุลซีโอไลต์ภายใต้ความดัน ตะแกรงโมเลกุล ไนโตรเจนจะถูกดูดซับ เนื่องจากการดูดซับออกซิเจนน้อยลง จึงอุดมไปด้วย เฟสของก๊าซและไหลออกจากเตียงดูดซับเพื่อให้ออกซิเจนและไนโตรเจนถูกแยกออกเพื่อให้ได้ออกซิเจน เมื่อตะแกรงโมเลกุลดูดซับไนโตรเจนจนใกล้อิ่มตัว หยุดอากาศและลดความดันของเตียงดูดซับ ไนโตรเจนที่ดูดซับโดยตะแกรงโมเลกุล สามารถดูดซับได้และตะแกรงโมเลกุลจะถูกสร้างขึ้นใหม่และนำกลับมาใช้ใหม่สามารถผลิตออกซิเจนได้อย่างต่อเนื่องโดยการสลับระหว่างเตียงดูดซับตั้งแต่ 2 เตียงขึ้นไป จุดเดือดอาร์กอนและออกซิเจนอยู่ใกล้กันดังนั้นโรงงานออกซิเจนที่ดูดซับด้วยเครื่องแปลงความดันสามารถรับออกซิเจนที่มีความเข้มข้น 90%~95% เท่านั้น (ความเข้มข้นจำกัดของออกซิเจนคือ 95.6% และส่วนที่เหลือคืออาร์กอน) ซึ่งเรียกอีกอย่างว่าการเพิ่มปริมาณออกซิเจนเมื่อเทียบกับความเข้มข้น 99.5 % หรือมากกว่าในโรงแยกอากาศด้วยความเย็นระบบทั้งหมดประกอบด้วยส่วนประกอบต่อไปนี้: โมดูลฟอกอากาศอัด, ถังเก็บอากาศ, อุปกรณ์แยกออกซิเจนและไนโตรเจน, ถังบัฟเฟอร์ออกซิเจน

2,คุณสมบัติทางเทคนิคของเครื่องกำเนิดออกซิเจนอุตสาหกรรม PSA:

• อากาศอัดมาพร้อมกับอุปกรณ์ฟอกอากาศและบำบัดการทำให้แห้ง ซึ่งสามารถยืดอายุการใช้งานของตะแกรงโมเลกุล
• นิวเมติกโกลบวาล์วที่นำมาใช้มีข้อดีของการเปิดและปิดที่รวดเร็ว ไม่มีการรั่วไหล อายุการสลับที่ยาวนาน การใช้กระบวนการ psa บ่อยครั้ง และความน่าเชื่อถือสูง
• การออกแบบกระบวนการที่สมบูรณ์แบบ การเลือกใช้ตะแกรงโมเลกุลแบบใหม่
• ใช้กระบวนการผลิตออกซิเจนใหม่ เพิ่มประสิทธิภาพการออกแบบอุปกรณ์อย่างต่อเนื่อง ลดการใช้พลังงานและการลงทุน
• ขั้นตอนง่ายๆ การออกแบบโครงสร้างอุปกรณ์ที่กะทัดรัด ประหยัดพื้นที่
• ประสิทธิภาพของอุปกรณ์ที่เสถียร, การควบคุม PLC, สามารถบรรลุการทำงานอัตโนมัติ, อัตราความล้มเหลวในการดำเนินงานต่อปีต่ำ
• ระบบอัตโนมัติในระดับสูง การผลิตก๊าซที่รวดเร็ว เริ่มต้น ปิดเครื่องเพียงกดปุ่ม เริ่มต้นภายใน 20 นาทีเพื่อผลิตก๊าซ
• ใช้พลังงานต่ำ ต้นทุนการดำเนินงานต่ำ อากาศบริสุทธิ์จากธรรมชาติ เฉพาะอากาศอัดและแหล่งจ่ายไฟเท่านั้นที่สามารถผลิตออกซิเจนได้
• การทำงานอัตโนมัติของอุปกรณ์ กระบวนการทั้งหมดสามารถทำได้โดยไม่ต้องใส่
• การโหลดตะแกรงโมเลกุลที่มีประสิทธิภาพสูง กะทัดรัดขึ้น แข็งขึ้น อายุการใช้งานยาวนานขึ้น
• ความดัน ความบริสุทธิ์ การไหลคงที่ปรับได้ เพื่อตอบสนองความต้องการที่แตกต่างกันของกำหนดเอง
• โครงสร้างที่เหมาะสม กระบวนการขั้นสูง ปลอดภัย และมั่นคง ใช้พลังงานต่ำ
• เมื่อเทียบกับต้นทุนสูงของออกซิเจนบรรจุขวดและการใช้ออกซิเจนเหลว เครื่องผลิตออกซิเจนมีต้นทุนการผลิตออกซิเจนต่ำที่สุดสำหรับองค์กรที่เกี่ยวข้องกับการรักษาทางการแพทย์ ที่ราบสูง การเพาะพันธุ์ การปกป้องสิ่งแวดล้อม และการสนับสนุนการเผาไหม้เป็นเวลานาน การใช้เครื่องผลิตออกซิเจนจะคุ้มค่าที่สุด

การเผาไหม้ที่อุดมด้วยออกซิเจน, เครื่องกำเนิดออกซิเจนอุตสาหกรรมสามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี, การผลิตเหล็กเตาไฟฟ้า, การผลิตกระดาษ, การผลิตแก้ว, การทำโอโซน, การเพาะเลี้ยงสัตว์น้ำ, การบำบัดน้ำเสีย, การบินและอวกาศและอุตสาหกรรมอื่น ๆ การใช้ออกซิเจน เนื่องจากมีอุปกรณ์ออกซิเจนเฉพาะบุคคล ตอบสนองความต้องการของผู้ใช้ก๊าซต่างๆ ได้อย่างเต็มที่

การไหลของระบบเครื่องกำเนิดออกซิเจนอุตสาหกรรม PSA

• รับอากาศอัดและการปรับสภาพ: อากาศอัดที่มีความดันประมาณ 0.6-0.7mpa จัดหาโดยเครื่องอัดอากาศที่เกี่ยวข้อง อากาศอัดจะถูกกำจัดออกโดยตัวกรองระดับ p ที่มีฝุ่นอนุภาคขนาดใหญ่ ระบายความร้อนด้วยเครื่องทำลมแห้งเย็น และประมาณ ขาดน้ำตัวกรองระดับ m จะขจัดอนุภาคผสมของแข็งและของเหลวที่มีขนาดอนุภาค ≥1um ตัวกรองระดับ h จะขจัดอนุภาคผสมของแข็งและของเหลวที่มีขนาดอนุภาค ≥0.01um และตัวกรองระดับ c จะขจัดน้ำมันและน้ำ
• การแยกน้ำแบบละเอียด: การทำให้แห้งแบบหอคอยคู่ การดูดซับและการวิเคราะห์สลับกัน การแยกน้ำออกเชิงลึก จุดน้ำค้างในบรรยากาศสามารถอยู่ที่ -40 ℃ อากาศแห้ง
• การไหลที่สม่ำเสมอและความดันคงที่: อากาศอัดบริสุทธิ์ผ่านถังกั้นอากาศเพื่อให้ความดันและการไหลของก๊าซดิบคงที่สำหรับคอลัมน์การดูดซับ
• การกำจัดไนโตรเจนโดยการดูดซับ: อากาศอัดเข้าสู่หอการดูดซับ หอการดูดซับหนึ่งหอ การดูดซับอีกหอหนึ่ง (การสร้างใหม่) โดยมีหอคอยสองแห่งขนานกัน การดูดซับการบีบอัดแบบสลับและการฟื้นฟูการบีบอัด เพื่อให้ได้รับการไหลของออกซิเจนอย่างต่อเนื่อง
• การควบคุมการไหลและความดันที่เสถียร: หลังจากการดูดซับ ถังบัฟเฟอร์กระบวนการถูกตั้งค่า ซึ่งตรงตามข้อกำหนดของกระบวนการ และมีบทบาทในการควบคุมการไหลและความดันที่เสถียร เพื่อให้ได้การไหลของออกซิเจนที่เสถียรโดยมีความบริสุทธิ์ ≥90% และความดัน ≥ 0.4 เมกะปาสคาล;
• อุปกรณ์ Ⅰ, Ⅱ ดูดซับวาล์วดูดออกซิเจนและวาล์วทางออกของหอคอยและวาล์วบนและล่างโดยอัตโนมัติโดยตัวควบคุมที่ตั้งโปรแกรมได้ตามเวลาที่กำหนด เป็นระยะเพื่อผลิตการดูดซับก๊าซและการลอกของการฟื้นฟูมีการติดตั้งบอลวาล์วในท่อทางออกของออกซิเจนเพื่อควบคุมการไหลของทางออกและความบริสุทธิ์ของออกซิเจนของเครื่องกำเนิดออกซิเจน และมีการติดตั้งมิเตอร์วัดการไหลเพื่อตรวจจับการไหล และมีการตั้งค่าพอร์ตเก็บตัวอย่างออกซิเจนเพื่อตรวจจับความบริสุทธิ์ของออกซิเจนและจุดน้ำค้าง

ข้อควรระวังในการใช้งานอย่างปลอดภัย

• ออกซิเจนเป็นก๊าซอันตรายที่สามารถช่วยในการเผาไหม้ได้ ดังนั้น ควรป้องกันการรั่วไหลของก๊าซในที่อับอากาศเพื่อหลีกเลี่ยงอุบัติเหตุ
• ห้ามเคลื่อนย้าย ดัดแปลง หรือปรับเปลี่ยนอุปกรณ์ป้องกัน ป้ายความปลอดภัย และอุปกรณ์ความปลอดภัย
• เมื่ออุปกรณ์ทำงาน ควรปิดประตูกล่องไฟฟ้าและห้ามเปิด
• ห้ามสตาร์ทเครื่องในสภาวะที่ไม่ปลอดภัยหากพบปัญหา อย่าพยายามสตาร์ท
• แรงดันใช้งานสูงสุดไม่ควรสูงกว่าแรงดันการออกแบบของอุปกรณ์ (โปรดดูที่แผ่นป้ายสำหรับพารามิเตอร์การออกแบบของอุปกรณ์)
• เปลือกอุปกรณ์ต้องต่อสายดินเพื่อหลีกเลี่ยงอุบัติเหตุทางไฟฟ้า และการใช้แก๊สต้องเป็นไปตามกฎข้อบังคับด้านความปลอดภัยของแก๊ส
• ห้ามใช้งานเครื่องในสถานะขาดเฟส (ตรวจสอบว่าแหล่งจ่ายไฟมีแรงดันและหมายเลขเฟสเพียงพอก่อนเริ่มทำงาน) มิฉะนั้นจะทำให้อุปกรณ์เสียหาย
• การไม่ปฏิบัติตามขั้นตอนและข้อควรระวังในคู่มือจะส่งผลให้เกิดอุบัติเหตุและความปลอดภัยส่วนบุคคลได้
• ผู้ปฏิบัติงานต้องปฏิบัติตามข้อบังคับด้านการทำงาน การปฏิบัติงานและความปลอดภัยในท้องถิ่น และข้อบังคับภายในโรงงานที่มีอยู่

แนะนำอุปกรณ์ที่เกี่ยวข้อง

ผลลัพธ์ของอุปกรณ์ผลิตออกซิเจน psa ในโครงการนี้คือออกซิเจน และปริมาณออกซิเจนคือ 93±3% จุดน้ำค้าง: ≤-60 ℃สามารถเพิ่มอุปกรณ์ต่อไปนี้ได้หลังจาก PSA:

• เพิ่มอุปกรณ์ทำโอโซนเพื่อทำโอโซน
• สามารถหาสัดส่วนของก๊าซผสมที่แตกต่างกันได้โดยการเพิ่มอุปกรณ์ปรับสัดส่วน

ลักษณะทางเทคนิคของเต้าเสียบออกซิเจนบริสุทธิ์

การผลิต:235 Nm3/h

ความบริสุทธิ์: 90%-93%

ความดัน:0.3—0.4Mpa

จุดน้ำค้างในบรรยากาศ:--60 ℃ (ภายใต้ความดันปกติ)

อุณหภูมิ: อุณหภูมิปกติ

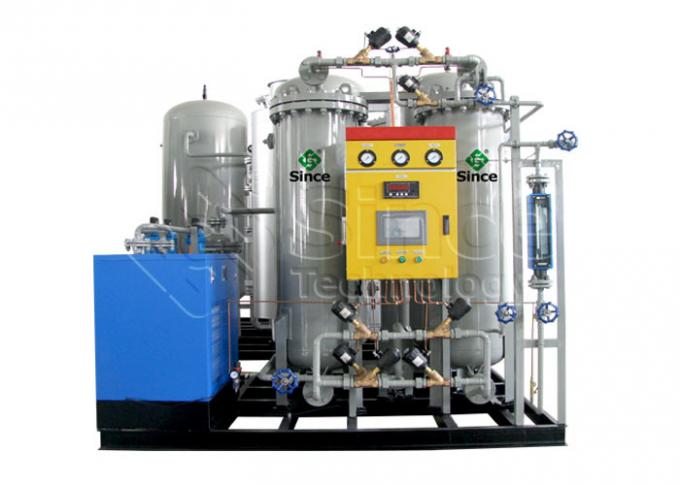

รูปภาพสินค้า:

วันที่จัดส่ง: 75 วันหลังจากได้รับเงินมัดจำ

ผลผลิตรายเดือน: 60 ชุด/เดือน

เงื่อนไขการชำระเงิน: เงินมัดจำ 30% สำหรับ PI ที่ลงนามแล้ว ควรชำระยอดคงเหลือ 70% ก่อนจัดส่ง

หลังการขาย: การติดตั้งไซต์โรงงานและการดีบักที่ได้รับการยอมรับ
